曾因與蘋果(Apple Inc.)簽訂藍寶石供應合約而風光一時的極特先進(GT Advanced Technologies Inc.)宣佈聲請破產保護,對業界投下震撼彈,不但其股價暴跌逾92%,連帶也拖累競爭對手Rubicon Technology, Inc.重挫近12%。

極特先進於美東時間6日上午10時8分透過新聞稿宣布在美國新罕布希爾州破產法院透過破產法第11章聲請破產保護,預料在公司解決當前問題並擬訂重整計畫後,法院應該會授權公司繼續正常營運。截至2014年9月29日為止,極特握有的現金部位為8,500萬美元。另外,該公司也正在申請債務人持有破產資產融資(debtor-in possession financing)。這些資金應該能讓極特維持每日的正常運作,例如按時支薪等等。

極特總裁兼執行長Tom Gutierrez強調,聲請破產保護並不代表公司已經關門倒閉;相反地,這是為了讓公司有機會能繼續以更為強大的根基來執行營運計畫、維持業務的正常運作,同時改善資產負債表。

極特6日股票一度暫停交易,而在交易恢復後股價隨即狂跌逾9成,終場重挫92.76%、收0.80美元。相較之下,蘋果6日則漲幅逐漸收斂,終場持平於99.62美元。Rubicon Technology 6日則重挫11.89%、收4美元,創2009年3月9日以來收盤新低。

彭博社6日報導,Dougherty & Co.分析師Pierre Maccagno在接受專訪時表示,對持續追蹤蘋果、極特合作關係的人來說,iPhone 6/6 Plus並未具備藍寶石保護螢幕,實在相當讓人意外,而這個發展也顯示,極特過度仰賴蘋果。他說,極特去(2013)年的營收達到2.99億美元,而預定2015年銷售給蘋果的產品本應會帶來約7億美元的營收。

Maccagno認為,iPhone 6/6 Plus並未具備藍寶石保護螢幕,有可能是因為製作藍寶石的成本過高,也或者是因為極特的產能無法因應蘋果需求。另外,負責打磨藍寶石的合約廠可能也是拖慢製造進度的原因之一。
嘉實資訊/記者 郭妍希 報導 2014/10/07 06:18
------------------------------------------------------
iPhone 6帶頭 藍寶石螢幕旋風將起?恐怕沒想像中美好

當蘋果 (Apple)( (US-AAPL) ) 新一代智慧手機 iPhone 6 據傳將採用格外堅硬的藍寶石作為螢幕材質,掀起眾人歌頌這種新材料的光明前景;但許多手機製造商卻似乎不如蘋果這麼樂觀,因為藍寶石螢幕普及化還面臨重重困難。

《Engadget》上週五 (11 日) 報導,手機製造商考慮藍寶石螢幕的一大原因,是這種材質非常堅硬,硬度是玻璃的 4 倍。即便目前智慧手機螢幕採用的材質 Gorilla 玻璃已經相當堅硬,但防刮度仍不及藍寶石。

然而,藍寶石螢幕的成本卻高的嚇人,不僅製造過程費力、獲得的量少且所費不貲。例如藍寶石製成的手機相機蓋,價格便達玻璃材質的 2.6 倍;若換到大型手機螢幕上,成本差距便更大。蘋果合作藍寶石廠商 GT Advanced (極特)( (US-GTAT) ) 去年預估,一格 Gorilla 玻璃成本若是 3 美元,藍寶石成本便高達 30 美元左右。

根據《Engadget》查訪,儘管數家智慧手機大廠透露已研究過採用藍寶石螢幕的可能性,但結果熱度比想像中低。南韓 LG (樂金)(066570-KR) 全球公關主任 Ken Hong 便直言,藍寶石的堅硬度及防刮度無疑具吸引力,但短期內 Gorilla 玻璃 (螢幕) 仍不會被取代。

事實上,藍寶石螢幕的問題還不止成本。藍寶石材質不僅比 Gorilla 玻璃重,且透明度比玻璃差,需要加上一層特殊塗料才能提高透明度,但即便如此效果仍可能遜於玻璃。

更甚者,查訪的每家手機製造商全都證實,藍寶石雖然堅硬,但絕對並非無法破壞,且面積越大越脆弱。一位匿名的首級手機製造商代表指出,藍寶石因為太硬,所以難以抵擋彎折;一旦蘭寶石面積擴大,便更容易在摔落測試中破裂。
鉅亨網 編譯張正芊 綜合外電 2014/07/14 18:00
----------------------------------------

iPhone 6將發表/蘋果供應鏈 台廠兩樣情

蘋果iPhone 6傳九月即將發表,前晚蘋果在美收盤達95.97美元,創下兩年多新高價紀錄,不過台灣供應鏈股價悲喜兩樣情,台積電、鴻海、和碩近期明顯上揚,表面玻璃用的藍寶石基板概念股昨天卻「青筍筍」。

蘋果新機「照例」未演先轟動,昨天激勵股價創兩年新高,由於新種規格目前都處於「傳言」狀態,台灣供應鏈近期僅鴻海、和碩等組裝代工相關,以及全數拿下邏輯IC及電源管理IC代工訂單的台積電明顯上揚。

業界指出,蘋果iPhone 6原型機尚未面市,但新規格傳聞不斷,包括A8應用處理器、指紋辨識感測器、手機基頻晶片、電源管理IC 、藍寶石基版等題材,導致蘋果概念股涵蓋範圍幾乎「包山包海」。

值得注意的是,在美國蘋果新機發表前夕,原先蘋果藍寶石表面玻璃供應商極特先進(GT Advanced Tech)周一股價重挫15.6%,導致國內藍寶石基板概念股如兆遠(4944)、越峰(8121)、尚志(3579)股價一片倒。

極特先進是蘋果iPhone 5s的藍寶石玻璃供應商,市場「期待」iPhone 6與iWatch也會使用高硬度、防刮的藍寶石玻璃;不過,台股資深分析師方慕孺指出,蘋果到現在都未證實新機是否採用藍寶石玻璃,極特先進股價重挫,相關概念股自然難逃同樣命運。

兆遠前天已下挫逾4%,昨天受極特先進影響再大跌近5%,收在35.2元,成交量7010張;越峰下跌2.62%,收在52元,成交量4127張;尚智受波及較小,收平盤價26.6元,總量407張。

儘管藍寶石基版概念股遭遇亂流,但據日經新聞周五報導指出,蘋果9月將推出解析度更高、螢幕尺寸更大的新手機iPhone 6,藉此收復不斷流失市占率。業界人士說,後續預料蘋果追加iphone6訂單量消息將不斷傳出,對相關概念股將發揮利多激勵效果。
【聯合報╱記者鄒秀明、周小仙/台北報導】2014.07.09 04:03 am
-----------------------------------------------------------------------
iPhone 6少用藍寶石?類股驚

受到國外分析師猜測蘋果的iPhone 6不會大量使用藍寶石螢幕,使得蘋果的藍寶石供應夥伴極特先進(GT Advanced Technologies)7日股價重挫逾15%,拖累台灣的藍寶石基板廠兆遠和越峰也同步重挫。

藍寶石基板廠業者表示,原本就知道iPhone 6不會採用藍寶石基板,主要是沒有那麼大的產能,而目前的證據顯示,可能較大尺寸的iPhone 6會先以實驗機種的方式,因此藍寶石基板股價的重挫是「自己嚇自己」。

不過國內業者表示,蘋果在藍寶石基板的投資金額大,即使iPhone 6不使用藍寶石,包括iWatch、以及未來的iPhone,這都是材料使用的趨勢,因此或許短期受iPhone 6的動向影響,但未來的需求看增。

此外,蘋果iPhone 6備受期待,與前幾代最大的不同,除了採用iOS 8,藍寶石保護蓋也是關注焦點。法人表示,在良率及成本考量下,預料僅有大容量的5.5吋新機,會採用藍寶石保護蓋。

分析師表示,藍寶石保護蓋的生產瓶頸,在於加工與摔落測試的良率還有改善空間,使得產能相當有限,因此僅會在大容量的機款中搭載。至於採用藍寶石保護蓋的主因,可能因為蘋果未來將讓指紋辨識系統與面板整合。

日前已有大陸供應鏈傳出,蘋果可能在9月15日發表iPhone 6,9月25日為正式開賣時間,首波銷售的市場包括中國,價格部分iPhone 6為人民幣5,288元(約台幣25,800元)起,5.5吋16GB的iPhone Air則是人民幣5,998元(約台幣29,264元),64GB版本的價格將更高。
【經濟日報╱記者詹惠珠、何佩儒/台北報導】2014.07.09 02:50 am
--------------------------------------------------------
藍寶石首季營運嗆 PSS最夯 推「藍寶石碟」 再創新亮點

隨著照明需求暢旺,加上3C產品應用提高,帶動基板廠首季業績火紅,其中以PSS(圖案式藍寶石基板)廠最為火紅,其中兆遠 (4944) 、銳捷 (5256) 、佳晶科 (5242) 3月及首季營收同創新高,其中以銳捷單季年增1.14倍最為亮眼,業者表示,除了照明及3C成長外,另外搶進半導體領域,推「藍寶石碟」也是今年一大亮點,因此今年將是藍寶石產業轉骨年!

由於PSS發光效率高,4吋PSS比2吋PSS便宜4成左右,因此市場全面拉貨4吋PSS基板產品,因此帶動基板廠業績旺,兆遠3月營收2.26億元,月增10.91%,年增42.09%,單季營收6.11億元,季增35.78%,年增46.6%,第2季營收可望再成長3成以上,持續創高;銳捷3月營收2.06億元,月增11.3%,年增120.86%,連續第4個月創新高,單季營收5.51億元,季增52.2%,年增114.55%,表現最為搶眼。

另外佳晶科3月營收7949萬元,月增7.66%,年增115.13%;晶美 (4990) 營收1.53億元,年增10.45%,累計首季營收5.12億元,年增25.48%,後續營運持續看漲。

另外今年藍寶石產業另一個亮點,就是切入半導體領域,日前已有業者與晶圓代工雙雄傳出合作開發完成「藍寶石碟」,預計今年第2季開始出貨,據了解「藍寶石碟」的價格只要鑽石碟的一半,市場預估,未來可望取代的鑽石碟百億元市場,對於藍寶石業者營運如虎添翼,目前晶圓廠、藍寶石廠都先後搶送專利先行卡位,因此晶棒廠鑫晶鑽 (4969) 、佳晶科等,最有機會優先受惠,其次基板廠也將跟著沾光。
鉅亨網 記者張旭宏 台北 2014/04/12 12:36
---------------------------

蘋果「i」用 藍寶石基板搶手

外傳蘋果iPhone 5S將擴大使用藍寶石基板,從原本的後鏡頭增加到「home」鍵,使用量是原先的四倍。新應用的增加,將讓藍寶石基板市場明年第1季可望出現大爆發。

業界透露,蘋果最大的鍍膜廠、位在中國大陸的伯恩公司近期向台灣藍寶石基板廠積極下單,鴻海集團旗下鑫晶鑽就接獲大訂單;兆遠、晶美等藍寶石基板廠都是伯恩的供應鏈,都將受惠。

由於iPhone 5S新增手紋辨識的功能,需要藍寶石的耐磨防蝕來保護,因此iPhone上的「home」鍵也將使用藍寶石基板,也使藍寶石基板在智慧型手機上的應用再跨進一大步。

藍寶石基板在手機上的應用大躍進,業界預估,第4季藍寶石晶棒、藍寶石基板,以及圖案化藍寶石基板的價格都會上揚,越峰轉投資的台聚光電也將進行擴產。

藍寶石基板在智慧型手機的應用,是從iPhone 5的後鏡頭開始,還有部分三星機種,以及LG智慧型手機,目前智慧型手機的前鏡頭已在開發。

藍寶石業者表示,目前iPhone 5的後鏡頭使用藍寶石,一個月用掉約當2吋、150萬片產能,一旦「home」鍵也使用,使用數量是後鏡頭的四倍,由於智慧型手機的使用量很大,讓藍寶石在非LED應用大幅增加。

據了解,在LED產業的應用,一個月約當2吋的藍寶石基板是450萬片。iPhone手機帶動這股藍寶石風潮可望持續延燒。藍寶石業者透露,目前包括HTC手機的前後鏡頭都在打樣,大陸手機也跟進,一旦iPhone手機「home」鍵再採用,藍寶石基板在智慧型手機的應用會再提升。
業者:8121.4944.4969.4990
【經濟日報╱記者詹惠珠/台北報導】2013.07.30 03:08 am
-----------------------------------------------
藍寶石基板出運啦!PSS需求供不應求 業者營運衝

受惠LED照明拉貨刺激,其中發光效率較高的圖案化藍寶石基板(PSS)市場將出現供不應求!業者表示,藍寶石基板廠轉機機會終於來了!只要有PSS產能的業者,獲利提升機會大增,未來也將投入擴產,為滿足市場需求!

佳晶科 (5242) 表示,今年整體基板市場需求量沒有太大成長,目前兩岸每月約300萬片基板,但產品組合卻有所改變,客戶對於PSS基板需求增加,原各半的拋光片及PSS,第2季PSS需求將拉升到8成,因應客戶PSS基板需求,佳晶也計劃擴產,預計第3季將增加1條月產能2萬片的PSS基板產線,屆時產能將從目前的4萬片增加到6萬片,最快明年初就可以到10萬片的規模。

隨著PSS即將進入供不應求階段,由於藍寶石晶棒近期已調漲約10%,PSS基板漲幅約在5%左右,其中代工價格將會提高,因此PSS基板的業者晶美 (4990) 第2季開始賺錢、銳捷 (5256) 獲利將會優於市場預期,兆遠 (4944) 、鑫晶鑽 (4969) 、佳晶科 (5242) 等,營運將會大幅改善。
鉅亨網 記者張旭宏 台北  2013/05/31 09:40
--------------------------
藍寶石基板廠 獲利展望佳

受惠LED照明拉貨刺激,藍寶石基板出貨遂轉向發光效率較高的圖案化藍寶石(PSS)基板,根據藍寶石基板業者統計,目前中台兩岸磊晶廠對藍寶石產品需求出現變化,原先需求各半的拋光片及PSS,本季PSS需求拉升至8成,預期將使PSS出現缺貨潮。法人分析,對已開出PSS相當產能的業者,獲利獲得提升的機會大增

綜觀國內掛牌交易的藍寶石廠,投入PSS基板的業者有兆遠
(4944)、鑫晶鑽(4969)、晶美(4990)、合晶光(5221)、佳晶科(5242)以及銳捷(5256),國內藍寶石業者也相當看好PSS前景,積極投入擴充,甚至不惜採取併購提升技術水平及產能。

PSS基板因能提供較佳發光效率,在產能不足的情形下,據指出國內磊晶大廠晶電(2448)已經向國內某家專攻PSS基板業者包下兩條產線,以鞏固PSS貨源並有意入股。

PSS缺貨潮由藍寶石廠合併延燒至磊晶廠併入PSS廠,如PSS大廠銳捷,去年底私募1.1億元邀請維善投資加入,而維善投資正是國內磊晶廠光鋐(4956)一大股東,光鋐向來積極發展LED照明市場,可以預期對PSS的大量需求。

法人分析,PSS即將進入缺貨,有機會藉此調高代工價格,國內銷售穩定PSS基板的業者晶美、銳捷,第2季獲利有機會優於市場預期,兆遠、鑫晶鑽、佳晶科等,獲利也將獲得改善。

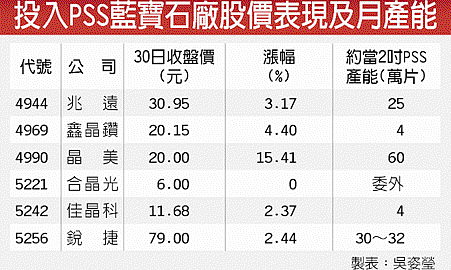

投入PPS藍寶石廠股價表現及月產能(PPS廠-102.05.31)
工商時報 記者吳姿瑩/台北報導  2013-05-31 01:09
----------------------------------
智慧手表/藍寶石基板 接單升溫

蘋果因公布iWatch專利申請項目,外界揣測,蘋果可能將開發智慧手表,由於表面將採用藍寶石基板材質,藍寶石基板族群兆遠、越峰、鑫晶鑽、佳晶科等可望受惠。

藍寶石基板接單升溫,藍寶石基板業者表示,第2季價格止穩向上,漲幅約5%,在手機鏡頭和iWatch的新增應用下,第3季有機會再調價。

MWC大展精銳盡出,Sony推出可連結操控手機介面的智慧手表,市場傳出蘋果將在今年推出iWatch,表面將採用藍寶石材質。藍寶石應用開枝散葉,從LED背光、照明、手機攝像頭,進一步擴大到智慧腕表,讓藍寶石基板業績挹注多頭動能。

在LED背光源、照明應用市場的帶動下,藍寶石基板的需求逐漸上升,相關供應鏈的業者正在快速提升產能,且價格開始觸底反彈。

藍寶石業者表示,第2季接單不錯,量都有上升,價格也已止穩向上,第3季有機會再向上調整。

據了解,今年包括兆遠、鑫晶鑽等台廠已送樣大陸聯想、中興、華為,預估手機鏡頭的應用在第2季可望放量出貨。

法人分析,過去消費者使用手機是以聽覺為主(聽電話),後來可以語音聲控,現在已演進到眼球翻頁(視覺),隨著科技的進步,更多體感的應用也將日漸成熟。

iWatch比較像是配件式的產品,搭配iPhone使用,若消費者在運動時等不方便戴手機,可以透過iWatch隨時掌握訊息。另外,iWatch也可以具有計算卡洛里等運動表的功能,隨體感技術及穿戴式裝置成功商品化,相關個股將具成長潛力。

隨著LED景氣回溫,已從LED磊晶廠向上擴大到藍寶石基板廠,加上下半年將有數款最新智慧型手機將搭載藍寶石相機鏡頭,兆遠與鑫晶鑽今年都斥資近10億元擴產,今年營運具有轉機氣息。
【經濟日報╱記者劉芳妙/台北報導】 2013.05.20 02:44 am
--------------------------------------------------------------------
力掃營收虧損陰霾 藍寶石基板廠加碼PSS布局

圖案化藍寶石基板(PSS)需求正快速增溫。受惠LED磊晶廠積極擴充4吋MOCVD機台產能,高毛利的PSS需求正大幅增長,吸引藍寶石基板廠加碼投入產品開發,期藉此提高整體營收規模及獲利率,突破上半年營收虧損的困境。

韓系代工廠來勢洶洶
事實上,藍寶石基板廠為提高產能調配彈性,避免客戶抽單造成營收損失,多半會釋放一定比例的PSS委外代工訂單。

陳文熹指出,PSS已為一線藍寶石基板製造商主要布局的產品線;目前,PSS委外代工的比重約50%,預期2013年一線藍寶石基板廠的委外代工比例將有機會調升。

不過,近期韓國PSS代工廠勢力迅速崛起,已成為台灣PSS代工廠不能小覷的勁敵。

現階段鑫晶鑽(4969)、即將於年底合併的中美藍晶和兆遠等一線PSS供應商皆同時擁有台灣與韓國代工合作夥伴,其中韓國PSS代工廠的性價比優勢突出,已成為台灣PSS製造商主要的代工夥伴。

不過,陳文熹強調,除協助國內晶元光電、隆達電子等一線LED磊晶大廠代工PSS之外,兆崴科技亦與兆遠等藍寶石基板業者簽訂供貨合約,再加上與LED磊晶和藍寶石基板客戶的合作關係緊密,因此未來仍將會是客戶的重要代工夥伴之一。

新進業者加入戰局 PSS明年價格難漲

有鑑於PSS需求崛起,台灣與中國大陸新進PPS供應商也競相卡位市場版圖,將使PSS成本快速下探,2013年PSS價格將難有調漲機會。 陳文熹表示,今年PSS報價約1718美元,估計明年PSS單價將持續下跌,主因係2012年中國大陸與台灣新進PPS與藍寶石長晶供應商持續斥資擴產,恐將導致供過於求,藍寶石基板製造商可議價的籌碼大增,將帶動PSS價格下滑。

事實上,中國大陸藍寶石長晶製造商貴州皓天光電科技已展開85公斤以上的大容量藍寶石長晶爐部署,若以2吋換算,其藍寶石材料的年產能預計將可達3,000萬片。

另外,國內LED上游藍寶石晶圓供應商兆晶,也將於年底正式合併藍寶石長晶廠鑫晶鑽,並將於農曆年後正式啟用其位於湖口的新廠;而即將於年底與中美藍晶正式完成合併的兆遠,亦赴山東設立長晶廠元鴻,持續進行階段性擴產。

隨著上游藍寶石長晶廠產能陸續開出,PSS生產成本亦將直落。陳文熹指出,目前PSS代工報價9美元上下;成本約6美元,預計在藍寶石長晶廠老將新兵相繼大規模導入量產之下,2013年PSS代工成本將有機會低於6美元,此將有助引爆LED照明商機。

面對PSS代工生產成本持續調降,以及市場競爭日益激烈,勢將對於藍寶石基板代工廠造成不小的營運壓力。陳文熹談到,明年藍寶石基板廠將緊鑼密鼓地投入4吋PSS布局,並提高產能良率,以及縮減PSS邊緣無效區域面積至1微米,提供客戶能切割更多LED晶粒的PSS,以強化市場競爭力,爭取更多LED磊晶客戶群。

總的來說,拜LED照明應用商機起飛所賜,將趁勢帶動PSS需求看漲,讓PSS製造商2013年獲利相當可期,營收可望轉虧為盈。

新電子/林苑卿 2012/8
http://www.mem.com.tw/article_content.asp?sn=1208160002&page=2
----------------------------------------------------------
PSS提升藍寶石基板附加價值,台廠產能與品質佳但陸資廠將急起直追

PSS(Patterned Sapphire Substrate),也就是在藍寶石襯底上生長乾法刻蝕用掩膜,用標準的光刻製程將掩膜刻出圖形,利用ICP刻蝕技術刻蝕藍寶石,並去掉掩膜,再在其上生長GaN材料,使GaN材料的縱向發展變為橫向。

一方面可以有效減少GaN外延材料的位錯密度,從而減小有源區的非輻射複合,提升內量子效率,減小反向漏電流,提高LED的壽命;另一方面有源區發出的光,經GaN和藍寶石襯底界面多次散射,改變了全反射光的出射角,增加了倒裝LED的光從藍寶石襯底出射的幾率,從而提高了光的提取效率。

綜合這兩方面的原因,使PSS上生長的LED的出射光亮度比傳統的LED大大提高,總體亮度可以有30%-50%的提升。同時反向漏電流減小,LED的壽命也得到了延長。

運用PSS圖形化襯底來生長外延片是業內公認的提升亮度最有效最直接的方法,也是大功率高亮度外延片的第一選擇。

目前PSS襯底價格比普通藍寶石襯底上價格高,主要是因為藍寶石襯底比較堅硬,無論是干法刻蝕還是濕法腐蝕,整片圖形做好一致性、均勻性都有一定難度,製作過程對設備和製程要求很高,這是導致PSS襯底價格偏高的一個主要因素,據LEDinside統計,圖形化製程處理過的藍寶石基板,可以創造較大的價差。

不過相對亮度提升帶給晶元的價值提升,PSS的成本在外延片整體成本中的佔比不足9%,外延廠商還是有很大的意願去採用PSS。根據國際研究機構集邦(TrendForce)旗下LEDinside統計5月份台灣整體PSS單月產能已近65萬片(約當2吋,下同),Q3更有機會超過100萬片。

另外,在中國大陸市場,因為技術前景明朗且利潤可觀,基板廠和晶圓廠都有興趣在PSS製程上有突破,這類廠商日益增加,但因為技術上有一定的差距,故各家公司借由各種方式來獲取技術。有部分極力重金蒐羅台灣的PSS人才。另外一些則是通過合資公司的形式獲取技術。

東晶電子5月的一份公告稱,公司擬與外方股東韓國CTLab有限責任公司設立合資公司(浙江東晶博藍特光電有限公司),註冊資本為800萬美元,主營LED圖形化藍寶石襯底片、外延片的研發、生產、銷售。

而協鑫集團則與韓國AND公司合作成立同鑫光電科技,設計產能即達到360萬片/年,因為產能很大,倍受關注。
LEDinside 2012-06-18 18:59
http://www.ledinside.com.tw/knowledge/20120618-21634.html
------------------------------
藍寶石基板廠掛牌熱

LED 產業火紅,隨著市場規模快速翻揚,帶動上游材料產業「藍寶石基板」走紅,近來掀起一波掛牌熱潮,不少個股都有富爸爸撐腰。

目前主要藍寶石基板廠有鴻海集團 (2317)的兆晶(4969) 、鑫晶鑽 (5231)、聯電集團 (2303)的兆遠(4944)、大同集團(2371)的晶美 (4990)、合晶科技(6182)的合晶光電 (5221)及從中美晶 (5483)分割獨立的藍寶科技。

其中,鴻海集團 (2317)轉投資的鑫晶鑽將在今(25)天登錄興櫃;合晶科技轉投資的合晶光計劃9月送件申請上櫃,今年產能可望倍增;二家都將在本周舉行法人說明會。

目前國內藍寶石基板營運模式分成不同型式,合晶光、藍寶科技是自長晶、切片、研磨、拋光至圖案化藍寶石的一貫化垂直整合廠商。

兆晶、兆遠和晶美則是以切片為主,晶棒則是外購或是由「策略友好」廠商供應。

鴻海集團綿密布局LED產業,繼LED照明廠沛鑫率先登錄興櫃之後,藍寶石基板廠兆晶也於去年10月跟進,至於藍寶石長晶廠鑫晶鑽也在今天掛牌興櫃,此外還有LED磊晶廠奇力光電。

鴻海可說已成為電子大廠布局LED產業上下游整合最完整集團,旗下面板大廠奇美電 (3481)所需要用的面板LED背光源,將成為最大的出海口。

近年受惠藍光LED大量使用藍寶石基板,引發藍寶石基板商機,藍寶石產業進入障礙高,首要門檻是技術取得困難,目前大部分技術來源都來自美國及前蘇聯。由於一時間湧入大量投入者,是否步入LED產業後塵,隨著供需變化,價格起伏波動大,可能有待進一步觀察。

根據拓墣產業統計,到去年底全球藍寶石基板供應量為3785萬片,需求為4240萬片,而今年藍寶石基板供應量將提升至5900萬片,仍不足以應付7210萬片的需求,因此各大藍寶石基板廠今年將持續擴張產能,滿足市場需求。
中央社/記者韓婷婷/台北 2011年4月25日
---------------------------------
藍寶石基板紅火!廠商競相投入打價格戰 下半年毛利面臨壓力

藍寶石基板紅火!中美晶 (5483) 分割藍寶石事業部則獨立成「藍寶科技」,鑫晶鑽 (5231) 科技將於下週登錄興櫃交易,雖然熱鬧滾滾,但市場擔憂許多廠商搶進,未來供給可能大於需求,加上下游LED磊晶廠持續要求降價,日本大廠積極恢復出貨,法人表示,下半年藍寶石基板價格將續降,毛利將有下修壓力。

目前現階段藍光LED大量使用藍寶石基板,引發藍寶石基板商機,不過藍寶石產業進入障礙高,首要門檻是技術取得困難,目前大部分的技術來源都來自美國及前蘇聯。

再者長晶爐的製作技術不易,加上供應稀少,長晶過程學習曲線長,如越峰、中美晶也耗費3-5年的研究才得到下游磊晶廠認證,雖然眾多公司聲稱要介入或擴產,實際上的產出藍寶石因良率問題,未必能如計畫中順利開出,因此藍寶石的供應吃緊,毛利相對較高。

LED上游藍寶石基板第2季報價陸續出爐,雖然LED磊晶廠強力要求降價1成,加上今年LED市場需求持續熱絡,藍寶石基板的供給將持續緊張,缺口將提升至19%,最後協調出價格下跌5%以內,2吋平均價格落在28.5美元左右,但隨著日商逐步恢復正常出貨,加上進入公司越來越多,跌價壓力不減反增,因此下半年價格將續降,維持高毛利難度越來越高。

根據拓墣產業統計,到去年底全球藍寶石基板供應量為3785萬片,需求為4240萬片,而今年藍寶石基板供應量將提升至5900萬片,仍不足以應付7210萬片的需求,因此興櫃藍寶石基板大廠兆晶 (4969) 、兆遠 (4994) 、晶美 (4990) 及合晶光 (5221) ,今年將持續擴張產能,滿足市場需求。

由於藍寶石基板4吋價格優於2吋,第2季的價格大約在120美元至130美元之間,兆晶、兆遠等基板大廠生產的基板尺寸,也逐漸增加4吋的比重以提高整體的毛利率。
鉅亨網/ 記者張旭宏 /台北 2011/04/16 16:15
http://tw.stock.yahoo.com/news_content/url/d/a/110416/2/2jidc.html
----------------------------------------------------------------------------------------
PSS

PSS(PATTERN SAPPHIRE SUBSTRATE)技術,事實上是採用藍寶石基板上做一些圖形,而藍寶石便是所謂的三氧化二鋁材質,目前MEMS晶圓代工廠在藍寶石的基板上做出一些圖形,事實上最主要的目的是希望能夠幫助LED廠商其所生產的LED商品,進一步產生更亮的LED,這樣的做法是藉由MEMS技術,在藍寶石基板上去雕刻出一些圖形,而這些圖形便能夠產生所謂的折射效果,當光源在這些圖形內跑來跑去時,便可以將LED的亮度有效放大。

過去LED廠商其採用的基板由於沒有所謂的圖形在裡頭,因此沒有辦法達到折射功效,一旦採用PSS的基板後,其亮度有機會較原先的LED增加20~50%,當前已有愈來愈多LED廠商對於這樣的技術相當感到興趣。
360°-吳宗翰 2009/04/10
------------------------------------------
3家台灣切入LED藍寶石基板的業者名單

國際油價近期攀高,中美晶(5483)、合晶(6182)、越峰(8121)全力投入被喻為是下一個最具發展潛力的節能基礎材料「LED藍寶石基板」,其中鐵芯廠商越峰更以「異業」姿態崛起,藍寶石基板單晶棒率先在本月起正式出貨,身價水漲船高,2009年單一業務每股盈餘貢獻上看2元,預料將激勵太陽能雙晶,加快產品演進時程。
太陽能上游長晶技術與藍寶石晶棒有類似之處,為避免LED業重蹈太陽能受制上游原材料缺貨,造成發展瓶頸的覆轍,太陽能長晶業者陸續卡位中。

中美晶約兩年前開始投入,初期架設一條2吋規格的生產線,每月產能約3萬片,目前小量出貨中;合晶也在2005年,與中科院合作跨入相關領域。中美晶21日股價上漲3元,收289.5元;合晶收平盤價206.5元。

中美晶表示,隨著LED在手機等領域用量越來越大、今年也獲投影機產品大量應用,加上明年筆記型電腦背光源市場也將起飛,藍寶石基板行情也隨之水漲船高,商機之大,「絕對會比大家原本預期得更具爆發力」。

被動元件鐵芯廠越峰日前完成現金增資13.8億元,準備在LED藍寶石基板長晶布下重兵,投資金額比股本8.63億元還高,未來將成為晶電(2448)、璨圓(3061)等LED晶粒的最上游供貨商,本月起正式出貨,速度不亞於太陽能長晶業者,明年將設120台長晶機台,屆時業績可望呈倍數成長。

法人對於藍寶石長晶前景看好,估計越峰2009年起藍寶石長晶業務具爆發性,相關業務挹注每股盈餘上看2元,2010年則有挑戰3元實力,是此波藍寶石長晶風潮中,後市發展狀況最被看好的業者之一。越峰21日強勢漲停,收46.5元,上漲3元。

根據越峰增資時的公開說明書,今年LED長晶年產量為5.2mm ,明年產能將達72mm,是今年的13倍,2009年達175萬mm,2010年上看313萬mm,投入資金預期五年回收。

根據統計,藍寶石基板市場正快速成長,單以台灣為例,2004年市場規模約10億元,2005年便倍增至20億元以上。目前藍寶石基板主要供應商以日、美、俄等地為主,隨台灣業者加入生產行列,將有助產業結構本土化,強化終端產品成本競爭優勢,也讓市場大餅變得更大。
經濟日報/記 者何易霖 2007/09/26 12:29
----------------------
LED藍寶石基板

藍寶石(Al2O3,英文名為Sapphire)為製成氮化鎵(GaN)磊晶發光層的主要基板材質,GaN可用來製作超高亮度藍光、綠光、藍綠光、白光LED。1993年日亞化(Nichia)開發出以氮化鎵(GaN)為材質的藍光LED,配合MOVPE(有機金屬氣相磊晶法)的磊晶技術,可製造出高亮度的藍光LED

藍寶石的組成為氧化(A12O3)是由三個氧原子和兩個原子以共價鍵型式結合,晶體結構為六方晶格結構,藍寶石的光學穿透帶很寬,從近紫外光(190nm)到中紅外線都有很好的透光性,並且具備高聲速、耐高溫、抗腐蝕、高硬度、熔點高(20452度C)等特點,常作為光電元件材料。就超高亮度白/藍光LED品質取決於氮化鎵磊晶(GaN)的材料品質,因此與所採用的藍寶石基板表面加工品質有關,藍寶石(單晶A12O3)C面與III-V和II-VI族沈積薄膜之間的晶格常數失配率小,同時符合GaN磊晶製程耐高溫的要求,因此藍寶石基板成為製作白/藍/綠光LED的關鍵材料。

藍光LED晶粒的長晶材料的藍寶石基板是由藍寶石晶棒切割而成,藍寶石晶棒是將氧化(Al2O3)的單晶作為長晶的基礎,採拉晶法培育生長,培育方法因各家廠商參數不同而有不同純度。

藍寶石晶體常用生長方法:

1.柴氏拉晶法(簡稱CZ法):是將原料加熱至熔點後熔化成熔湯,再利用單晶晶體接觸熔湯表面,在晶種與熔湯的固液界面上因溫度差異而形成過冷,因此熔湯開始在晶種表面凝固並生長和晶種相同晶體結構的單晶,晶種同時以緩慢的速度往上拉升,並以一定的轉速旋轉,熔湯逐漸凝固於晶種液固界面上,形成一軸對稱的單晶晶錠。

2.凱氏長晶法(簡稱KY法):原與CZ法類似,將原料加熱至熔點後熔化成熔湯,再以單晶之晶種接觸到熔湯表面,在晶種與熔湯的固液界面上開始生長和晶種相同晶體結構的單晶,晶種以緩慢的速度往上拉升,但在晶種往上拉形成晶頸後,等熔湯與晶種界面的凝固速度穩定後,晶種即不再拉升,也不做旋轉,僅控制冷卻速度使單晶從上方逐漸往下凝固,凝固為一整個單晶晶錠。

細分藍寶石基板

1.C-Plane藍寶石基板:為最普遍使用的,主要為藍寶石晶體沿C軸生長的技術成熟、成本也較低、物化性能穩定,所以C面進行磊晶技術較成熟穩定。

2.R-Plane或M-Plane藍寶石基板:主要用來生長非極性/半極性面GaN外延薄膜,以提高發光效率。一般藍寶石基板製作外延膜是沿C軸生長,C軸是GaN的極性軸,會使GaN有源層量子阱中出現很強的內建電場,導致發光效率降低,非極性面GaN外延薄膜,可以克服這問題。

3.圖案化藍寶石基板(簡稱PSS):以成長或蝕刻方式在藍寶石基板上設計製作出奈米級特定規則的微結構圖案藉以控制LED之輸出光形式,並可同時減少生長在藍寶石基板上的GaN之間的差排缺陷,改善磊晶質量,並提升LED內部質量效率,增加光萃取率。

藍光LED磊晶長晶可採用藍寶石(Sapphire)與碳化矽(SiC)作為基板材質,因為碳化矽基板單價高,因此在氮化鎵系發光二極體的生產上,以藍寶石基板應用較為普遍。藍寶石基板具有價格便宜、硬度高、耐高溫、耐化學侵蝕特性,但低導熱與導電特性,使LED效能不佳,不過因為低功率LED產生熱有限,因此藍寶石基板在低功率市場具有優勢。

因為藍寶石基板本身並不導電,因此成長於藍寶石基板上方的InGaN元件,必須將元件的電極利用製程技術製作在同側,而SiC基板可導電,因此LED的電極可做在二邊,晶粒的尺寸可縮小,因此可降低晶粒成本,封裝製作也比較容易。

LED供應鏈最上游之藍寶石晶棒長期掌握於外商,全球前3大產地:俄羅斯(龍頭廠商:Mono Crystal)、美國(龍頭廠商:Rubicon)、日本(龍頭廠商:京瓷)佔全球近7成的產出。

藍寶石晶棒供應商有美國的Rubicon、Honeywell、俄羅斯的Monocrystal、ATLAS、韓STC 及國內合晶光電、越峰(台聚轉投資)、尚志(大同轉投資)及鑫晶鑽(奇美、鴻海轉投資)提供晶棒,為藍寶石基板之上游原料。

藍寶石基板的供應方面有美國的Rubicon、Honeywell、Crystal Systems、Saint-Gobain、俄羅斯的Monocrystal、ATLAS Sapphire、日本的京都陶瓷Kyocera)、Namiki、Mahk,及國內兆遠兆晶(奇美轉投資)、晶美合晶中美晶等公司。



LED 具有壽命長、消耗功率低,發光效率高等優勢,應用照明LED TV背光越普遍。

白光LED的製造方法有多種,一、為藍光LED晶片上塗佈黃色螢光粉,二、在藍光LED晶片上塗佈綠色和紅色螢光粉,三、利用紅、黃、綠三基色LED晶片混合形成白光,四、在紫光或紫外光LED晶片上塗佈三基色或多種顏色的螢光粉。

一般照明常用白光LED,是用波長445 ~ 475 nm的高亮度藍光LED激發 YAG黃色螢光粉,利用藍光與黃光是互補色光的原理,混光成為高亮度白光,而製作出白光LED;另外還有利用波長430 ~ 350 nm的紫外光,激發紅、綠、藍三色螢光粉來產生白光 LED 的方法。2008年LED燈佔全球照明市場比例僅約2%左右,到2012年,全球LED照明市場規模佔全球市場將達4%-5%。

LED取代CCFL液晶顯示器背光源為趨勢,加上LED價格大幅滑落,以及背光源採用藍光+RG螢光粉做法,較過去使用RGB三原色混成白光的方式,成本大幅降低,帶動LED TV成長,根據Displaysearch分析,2009年LED液晶電視市場滲透率約3%,至2010年滲透率超過10%,未來滲透率將逐年攀升。

2010年造成藍寶石缺貨漲價的原因,是在於NB、TV、監視器背光源的滲透率迅速拉升,而背光源幾乎都以藍光LED晶粒加螢光粉作為白光背光源,而造成藍光LED應用需求上揚。

2008年全球藍寶石基板用量2百萬片,至2009年10月單月用量就達150萬片,成長速度驚人。

全球藍寶石基板尺寸以2吋比重最高,台灣廠商也都以此為主,而日商則大多是3吋,韓商則有相當比例為4吋,由於2010年第四季有相當比例的4吋MOCVD機台要交貨,將會造成4吋基板缺貨。

4吋MOCVD長晶過程中有易捲曲導致破片率高的問題,但已經逐漸克服,預期2010年將出現4吋產品比重增加的現象。

拓墣表示,2010年LED TV市場滲透率達20.3%,至2014年滲透率可望達100%,且LED背光LCD TV的出貨量於2014年增至2.6億台。若以1台LED背光LCD TV需要300-500顆LED推算,到2014年時,全球TV背光源就約需要使用780億顆-1300億顆LED,亦即需要710-1180台MOCVD機台足以支應。2010年全球新增MOCVD機台數達720台,較2009年增加232%,而2010年全球新增的MOCVD機台數,將吃下全球近70%以上的LED背光TV需求,其中以韓國、台灣及中國新增機台最多,分別占新增總數的36%、32%及26%。

台灣前5大LED晶粒廠中,泛晶電集團藉由整合來擴大產能,2010年泛晶電集團的MOCVD機台數達291台,居領先地位,晶電2011年全球新增機台將再持續增加,可望帶動上游藍寶石基板、晶棒等材料供需吃緊。韓國三星,台灣LED大廠晶電璨圓廣鎵泰谷等,及大陸LED廠均有擴產計畫。陸廠還包括廈門三安、上海藍寶、徽士蘭、晶能、比亞迪德豪潤達等。根據研究機構估計,大陸2009年將購置超過200台MOCVD機台,總機台數比2008年成長1.5倍,新機台預計將在2010年底至2011年陸續投產。

2009年全球LED藍寶石基板產值為1.5億美元,預估2013年產值可達3.92億美元,2005到2013年的年複合成長率為19%,亞洲為藍寶石基板的主要使用地區,又以台灣為最大需求占比重達46%,韓國占28%、日本占17%。

2010年第1季,藍寶石基板磊晶廠成本比重約10%,第2季成長到14%,Q3大幅上漲,使得藍寶石基板佔成本比率上調到15%~20%,4Q價格續調漲,成本比重約20%~30%。

台灣LED市場規模,以2吋藍寶石基板規格推估,2010年藍寶石基板用量約在9百萬片至1仟萬片。預估2011年全球將有1400多台MOCVD,對藍寶石晶棒需求量約2300~2400萬毫米需求量。

Meney DJ理財網 財經知識庫
http://www.moneydj.com/kmdj/wiki/wikiviewer.aspx?KEYID=2c2ef994-4cac-4cd5-8637-818a058f4730
